Como pensar os parâmetros de impressão 3D de forma estrutural

Ao preparar uma peça para impressão 3D, o software de fatiamento apresenta diversos parâmetros. Alguns deles parecem simples, como porcentagem de preenchimento, quantidade de paredes e altura de camada, mas todos influenciam diretamente a forma como a peça será construída e, consequentemente, como ela poderá se comportar em uso.

Uma maneira didática de compreender isso é imaginar a peça como uma estrutura composta por três elementos principais: uma casca externa, representada pelas paredes, uma estrutura interna, representada pelo infill (Ou preenchimento) e uma sequência de camadas empilhadas, cuja espessura é determinada pela altura de camada.

Esses três elementos trabalham em conjunto. Alterar apenas um deles pode modificar rigidez, peso, tempo de impressão, consumo de material e resistência mecânica.

Infill: a estrutura interna da peça

O infill, ou preenchimento interno, é a estrutura criada dentro da peça durante a impressão.

Se uma peça fosse completamente sólida, ela poderia consumir muito material e exigir um tempo elevado de fabricação. O infill permite criar uma estrutura interna parcialmente vazia, reduzindo peso e tempo de impressão.

Uma peça com 15% de infill, por exemplo, terá grande parte de seu interior vazio. Já uma peça com 60% terá uma quantidade significativamente maior de material interno.

O ponto mais importante é compreender que aumentar o infill não significa automaticamente aumentar a resistência na mesma proporção.

Em muitas geometrias, as paredes externas têm participação estrutural muito importante. Portanto, utilizar 100% de preenchimento nem sempre é a melhor escolha.

Paredes: a casca estrutural da peça

As paredes, também chamadas de perímetros, formam a região externa do componente.

Em uma comparação simples, elas funcionam de maneira semelhante à casca de um objeto estrutural. Quando uma peça sofre flexão, as regiões externas normalmente recebem esforços elevados de tração e compressão.

Por isso, aumentar a quantidade de paredes pode melhorar significativamente o comportamento estrutural.

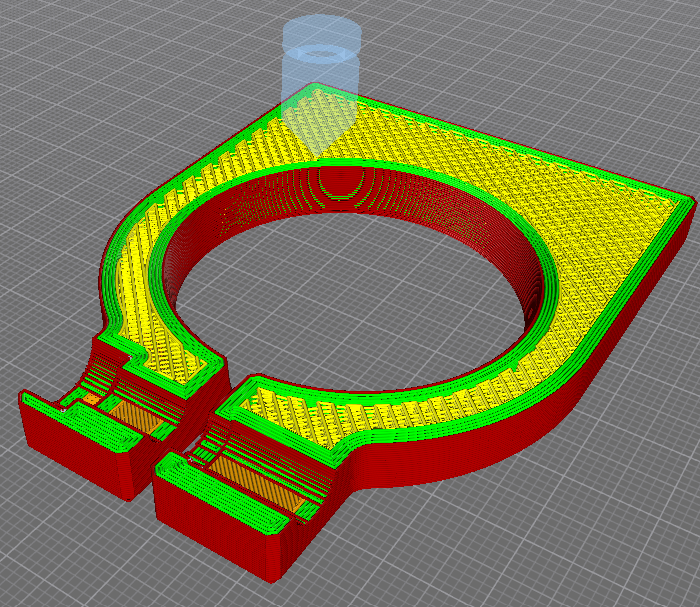

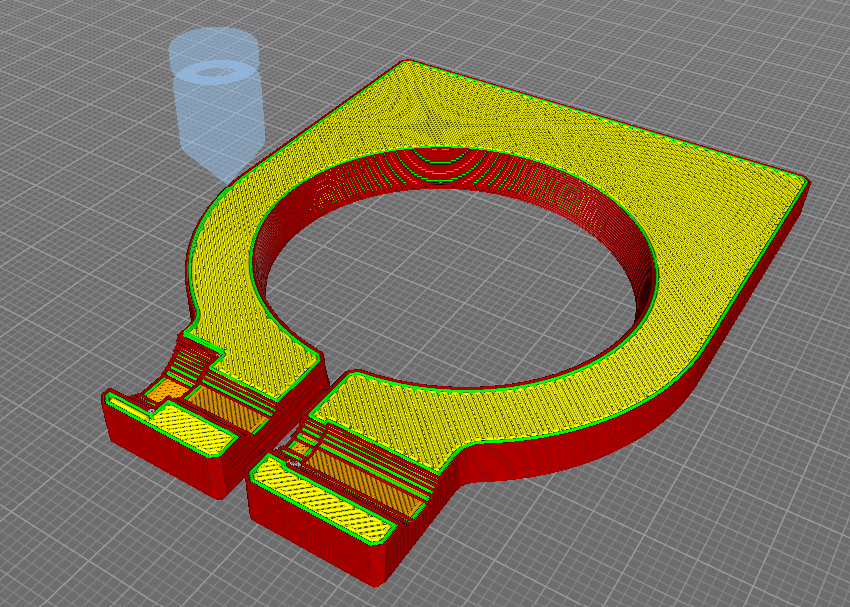

Imagine duas peças:

• peça A: 2 paredes e 80% de infill;

• peça B: 5 paredes e 30% de infill.

Dependendo da geometria e do tipo de carregamento, a segunda peça pode apresentar uma relação entre peso e resistência mais eficiente.

Isso acontece porque o material foi concentrado em regiões estruturalmente importantes.

Espessura de camada: muito além do acabamento

A espessura de camada costuma ser associada apenas à qualidade visual, mas ela também interfere no processo de fabricação.

Camadas menores produzem maior resolução vertical, porém aumentam o número de camadas necessárias.

Por exemplo, uma peça de 20 mm de altura produzida com camadas de 0,10 mm exige aproximadamente 200 camadas. Com camadas de 0,20 mm, serão aproximadamente 100.

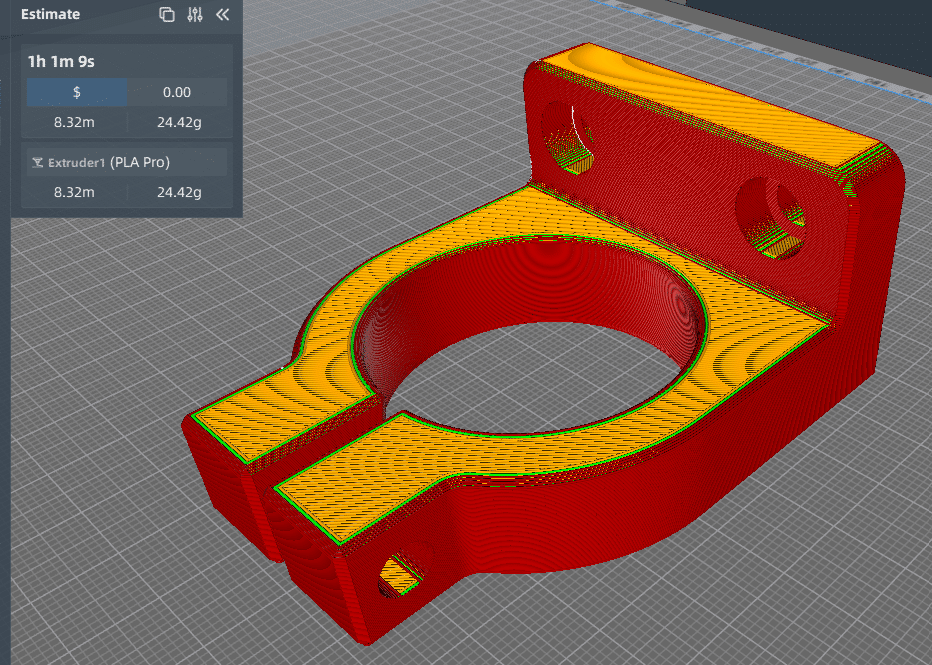

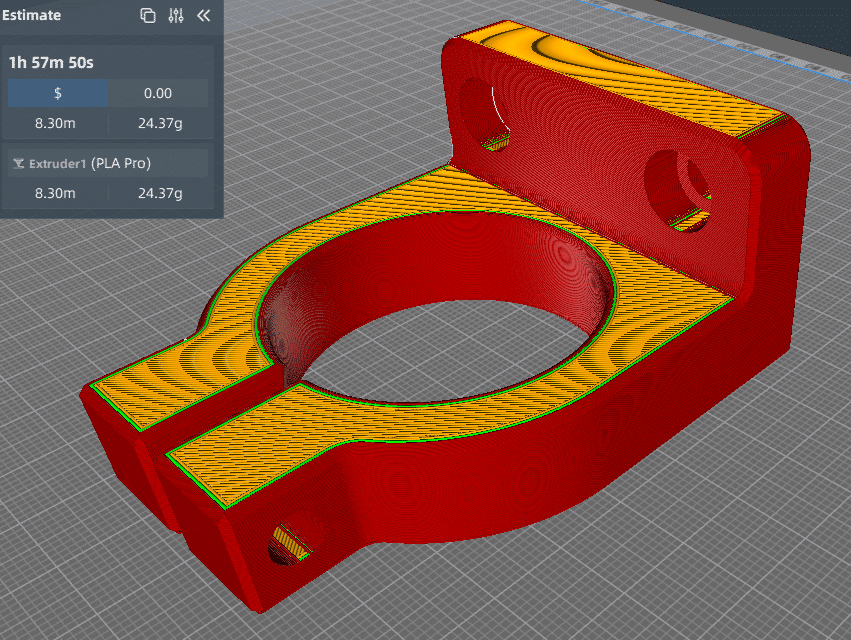

No exemplo abaixo podemos ver a diferença em relação ao tempo entre o uso da altura de camada de 0,10 mm na esquerda e utilizando 0,20mm na foto da direita como altura de camada:

Essa diferença altera:

• tempo de fabricação;
• número de interfaces entre camadas;
• comportamento térmico durante a deposição;
• acabamento superficial;
• características mecânicas.

Por isso, não existe uma regra simples dizendo que camadas menores são sempre melhores.

Os parâmetros devem ser analisados em conjunto

Um dos principais aprendizados para quem trabalha com impressão 3D é que nenhum parâmetro funciona isoladamente.

A resistência de uma peça depende da combinação entre:

• material;
• temperatura de impressão;
• orientação;
• infill;
• quantidade de paredes;
• altura de camada;
• largura de extrusão;
• geometria;
• direção dos esforços.

Por isso, a melhor configuração não é necessariamente aquela com maior quantidade de material.

O objetivo é encontrar uma configuração eficiente para a aplicação.

Como escolher os parâmetros de maneira prática

Uma abordagem educacional e técnica pode seguir este raciocínio:

1. Entenda a função da peça

Antes de pensar em parâmetros, é importante saber se a peça será apenas visual ou se terá função mecânica.

2. Identifique os esforços

Pergunte:

• haverá tração?
• flexão?
• compressão?
• impacto?
• carga contínua?

3. Defina a orientação

A orientação pode ter influência muito grande, principalmente porque peças FFF (Fabricação por Filamento Fundido) apresentam comportamento diferente entre o plano XY e o eixo Z.

4. Ajuste as paredes

Para peças funcionais, paredes mais robustas podem oferecer ganhos importantes.

5. Escolha o infill

O infill deve complementar a estrutura, e não simplesmente preencher o interior ao máximo.

6. Ajuste a altura de camada

A escolha deve equilibrar acabamento, velocidade, produtividade e desempenho.

A experiência da Materializa em impressão 3D industrial

A Materializa Tecnologia atua com experiência em impressão 3D profissional e industrial, oferecendo um ecossistema voltado à aplicação prática da manufatura aditiva.

Esse ecossistema inclui filamentos técnicos de qualidade, materiais de engenharia, impressoras 3D industriais, suporte técnico e conhecimento aplicado ao processo de impressão.

Isso permite atender desde aplicações com materiais mais convencionais até projetos que exigem polímeros de engenharia e materiais de alto desempenho.

Além da comercialização de filamentos, a Materializa trabalha com impressoras industriais capazes de processar uma ampla variedade de materiais, permitindo que empresas avaliem soluções de acordo com requisitos como resistência mecânica, temperatura, estabilidade dimensional e aplicação final.

Essa experiência é especialmente importante porque, em impressão 3D industrial, o resultado não depende apenas da impressora ou do filamento. Ele depende da correta combinação entre equipamento, material, parâmetros de fabricação e conhecimento técnico.

Conhecimento técnico também faz parte do processo

Ao compreender o efeito de parâmetros como infill, paredes e espessura de camada, o usuário deixa de trabalhar apenas por tentativa e erro e passa a tomar decisões mais fundamentadas.

Esse conhecimento ajuda a:

• reduzir desperdício de material;
• diminuir tempo de impressão;
• melhorar a repetibilidade;
• aumentar a confiabilidade das peças;
• selecionar melhor materiais e equipamentos;
• obter resultados mais previsíveis.

É justamente essa visão integrada entre material, máquina e processo que aproxima a impressão 3D de uma aplicação realmente industrial.

Além dos parâmetros de impressão , é importante ressaltar a importância de ter boas impressoras com recursos para minimizar efeitos como contração e empenamento durante a impressão.
